Serie A / A81 Maschi per impiego generico

A81 N TiN

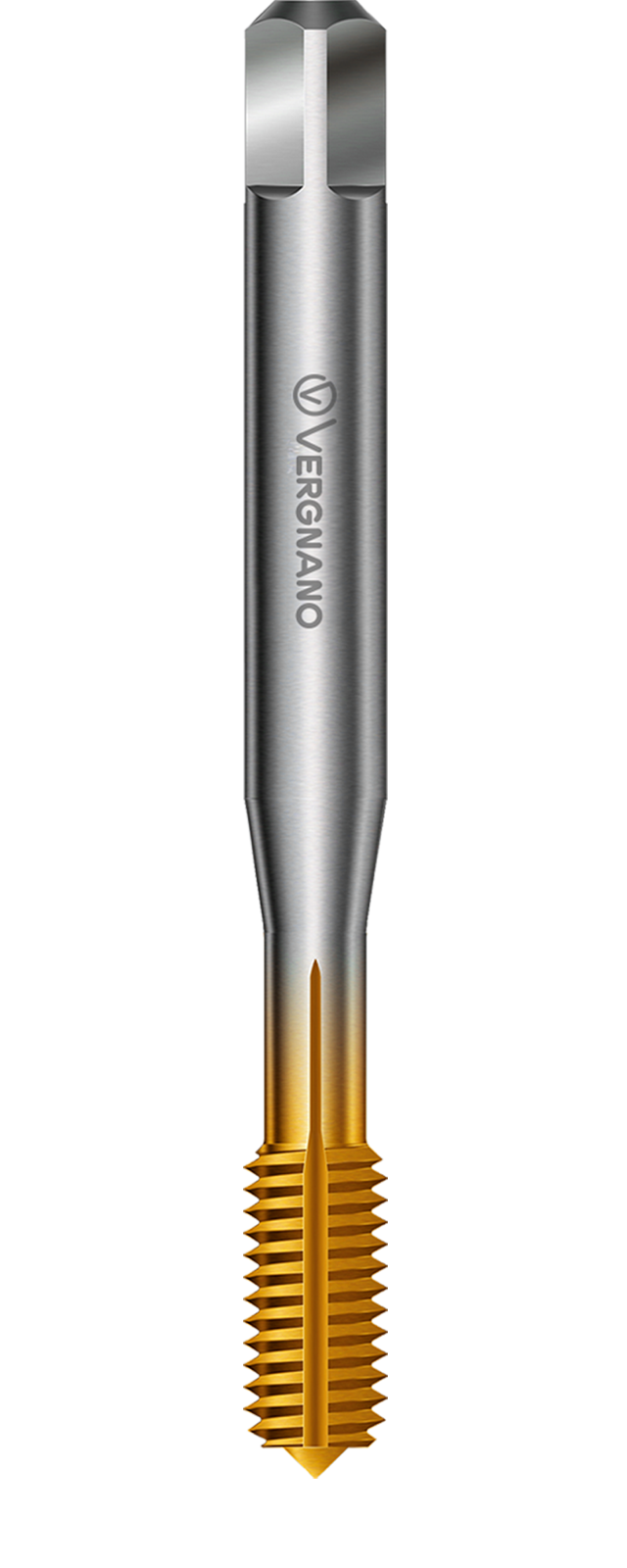

Maschi a macchina a rullare per fori ciechi e passanti - Canalini di lubrificazione

Disegni tecnici

DIN 2174 ≤ M10x1,25 DIN 2174
DIN 2174 ≥ M12x1 DIN 2174

Articoli

Scorri orizzontalmente per visualizzare i dati delle tabelle

MF Ød1 P L1 L2 L3 Ød2 a z Icona Preforo Articolo
[mm] [mm] [mm]
js 16
[mm] [mm] [mm]
h9
[mm]
h12
[-] [mm]
MF 3 × 0.35 3.000 0.35 56.0 10.0 18.0 3.5 2.7 3 2.85 A030350812G1AD0
MF 4 × 0.50 4.000 0.50 63.0 12.0 21.0 4.5 3.4 4 3.80 A040500812G1AD0
MF 5 × 0.50 5.000 0.50 70.0 14.0 24.5 6.0 4.9 4 4.80 A050500812G1AD0
MF 6 × 0.75 6.000 0.75 80.0 16.0 29.0 6.0 4.9 5 5.65 A060750812G1AD0
MF 8 × 1.00 8.000 1.00 90.0 18.0 33.0 8.0 6.2 5 7.55 A081000812G1AD0
MF 10 × 1.00 10.000 1.00 90.0 18.0 34.0 10.0 8.0 6 9.55 A101000812G1AD0
MF 10 × 1.25 10.000 1.25 100.0 20.0 36.0 10.0 8.0 6 9.45 A101250812G1AD0
MF 12 × 1.00 12.000 1.00 100.0 22.0 9.0 7.0 6 11.55 A121000812G1AD0
MF 12 × 1.25 12.000 1.25 100.0 22.0 9.0 7.0 6 11.45 A121250812G1AD0
MF 12 × 1.50 12.000 1.50 100.0 22.0 9.0 7.0 6 11.30 A121500812G1AD0
MF 14 × 1.25 14.000 1.25 100.0 22.0 11.0 9.0 6 13.45 A141250812G1AD0
MF 14 × 1.50 14.000 1.50 100.0 22.0 11.0 9.0 6 13.30 A141500812G1AD0
MF 16 × 1.50 16.000 1.50 100.0 22.0 12.0 9.0 6 15.30 A161500812G1AD0
MF 18 × 1.50 18.000 1.50 110.0 22.0 14.0 11.0 8 17.30 A181500812G1AD0
MF 20 × 1.50 20.000 1.50 125.0 25.0 16.0 12.0 8 19.30 A201500812G1AD0

Proprietà

Filettatura

Filettatura metrica ISO passo fine

Geometria

Maschio a rullare con canalini

Tipo di truciolo

Deformazione plastica senza truciolo

+ Altro Materiale

Acciaio super-rapido convenzionale

Imbocco

Forma d'imbocco C: 2 - 3 spire per fori ciechi e passanti

Foro

Per fori ciechi sino a 2,5 x d₁

Foro

Per fori passanti sino a 2,5 x d₁

Direzione di taglio

Destra

+ Altro Rivestimento

TiN

Campi di impiego

P
Acciaio
MG Utilizzo Velocità [m/min] Esempi materiali
P.1 20-25 + Mostra esempi
P.2 20-25 + Mostra esempi
P.3 15-20 + Mostra esempi
P.7 8-10 + Mostra esempi
M
Acciaio Inossidabile
MG Utilizzo Velocità [m/min] Esempi materiali
M.1 8-10 + Mostra esempi
N
Alluminio - Leghe di Alluminio
MG Utilizzo Velocità [m/min] Esempi materiali
N.1 20-25 + Mostra esempi
N.2 20-25 + Mostra esempi
N.3 15-20 + Mostra esempi
N.5 20-25 + Mostra esempi
N.6 20-25 + Mostra esempi
Legenda
  • Raccomandato
  • Adatto

Calcolo parametri d'impiego

Velocità di taglio m/min

Velocità di rotazione
0 Rpm
Momento torcente
0 Nm
Potenza assorbita sul mandrino
0 W

Altre info
