Serie P / P900 Maschi ad alto rendimento

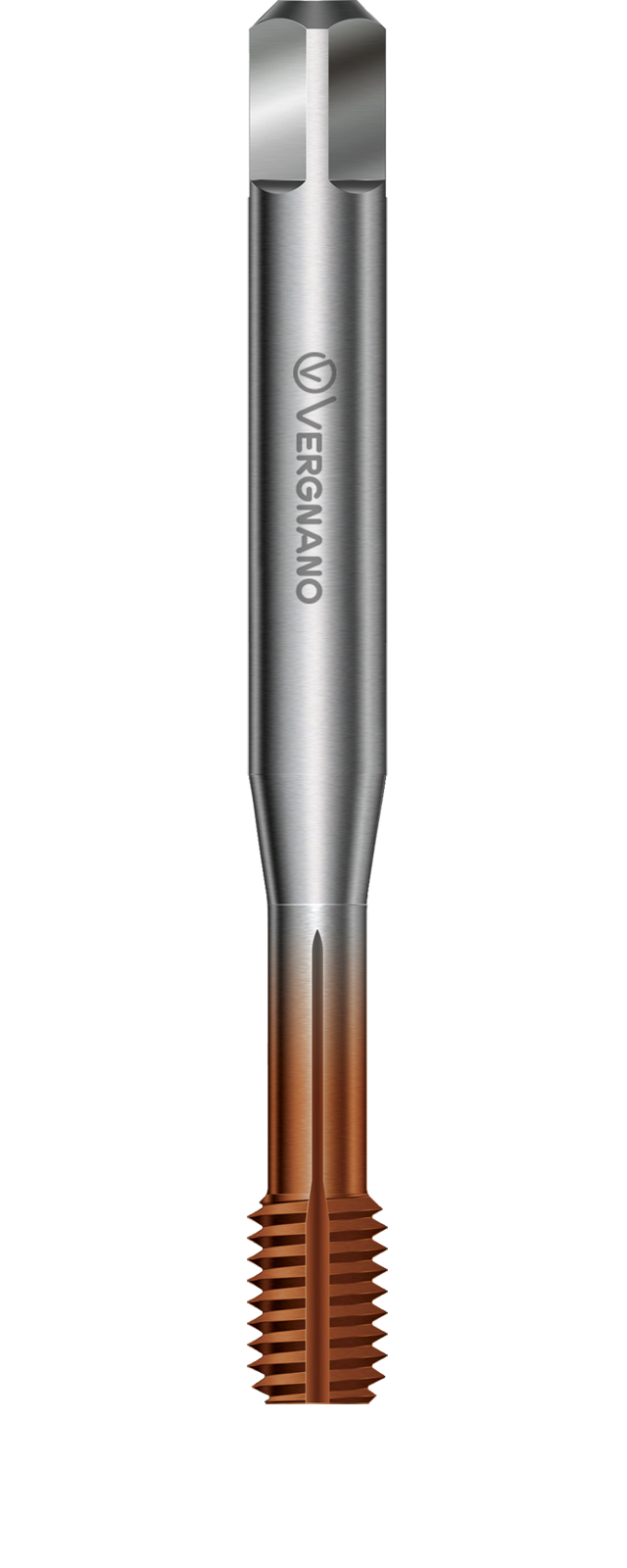

P900 NE RED-MAXX

Maschi a macchina a rullare ad alto rendimento per fori ciechi e passanti - Canalini di lubrificazione - Imbocco forma E

Disegni tecnici

DIN 2174 ≤ M10 DIN 2174
DIN 2174 ≥ M12 DIN 2174

Articoli

Scorri orizzontalmente per visualizzare i dati delle tabelle

M Ød1 P L1 L2 L3 Ød2 a z Icona Preforo Articolo
[mm] [mm] [mm]
js 16
[mm] [mm] [mm]
h9
[mm]
h12
[-] [mm]
M 2 2.000 0.40 45.0 4.0 11.0 2.8 2.1 3 1.85 A000209008G3AR0
M 2.5 2.500 0.45 50.0 4.5 14.0 2.8 2.1 4 2.30 A000259008G3AR0
M 3 3.000 0.50 56.0 5.0 17.0 3.5 2.7 4 2.80 A000309008G3AR0
M 3.5 3.500 0.60 56.0 6.0 19.0 4.0 3.0 4 3.25 A000359008G3AR0
M 4 4.000 0.70 63.0 7.0 21.0 4.5 3.4 5 3.70 A000409008G3AR0
M 5 5.000 0.80 70.0 8.0 25.0 6.0 4.9 5 4.65 A000509008G3AR0
M 6 6.000 1.00 80.0 10.0 29.0 6.0 4.9 5 5.60 A000609008G3AR0
M 8 8.000 1.25 90.0 13.0 35.0 8.0 6.2 5 7.45 A000809008G3AR0
M 10 10.000 1.50 100.0 15.0 39.0 10.0 8.0 6 9.35 A001009008G3AR0
M 12 12.000 1.75 110.0 18.0 0.0 9.0 7.0 8 11.25 A001209008G3AR0
M 16 16.000 2.00 110.0 20.0 0.0 12.0 9.0 8 15.10 A001609008G3AR0
M 20 20.000 2.50 140.0 25.0 0.0 16.0 12.0 8 18.90 A002009008G3AR0

Proprietà

Filettatura

Filettatura metrica ISO passo grosso

Geometria

Maschio a rullare con canalini

Tipo di truciolo

Deformazione plastica senza truciolo

+ Altro Materiale

Acciaio super-rapido da polveri ad alto rendimento

Imbocco

Forma d'imbocco E: 1,5 - 2 spire per fori ciechi

Foro

Per fori ciechi sino a 3 x d₁

Foro

Per fori passanti sino a 3 x d₁

Direzione di taglio

Destra

+ Altro Rivestimento

RED-MAXX

Campi di impiego

P
Acciaio
MG Utilizzo Velocità [m/min] Esempi materiali
P.1 40-45 + Mostra esempi
P.2 40-45 + Mostra esempi
P.3 35-40 + Mostra esempi
P.4 30-35 + Mostra esempi
P.5 15-20 + Mostra esempi
P.7 15-20 + Mostra esempi
M
Acciaio Inossidabile
MG Utilizzo Velocità [m/min] Esempi materiali
M.1 15-20 + Mostra esempi
N
Alluminio - Leghe di Alluminio
MG Utilizzo Velocità [m/min] Esempi materiali
N.1 40-45 + Mostra esempi
N.2 40-45 + Mostra esempi
N.3 35-40 + Mostra esempi
N.5 40-45 + Mostra esempi
N.6 40-45 + Mostra esempi
S
Nichel - Leghe di Nichel
MG Utilizzo Velocità [m/min] Esempi materiali
S.3 10-15 + Mostra esempi
S.4 5-10 + Mostra esempi
Legenda
  • Raccomandato
  • Adatto

Calcolo parametri d'impiego

Velocità di taglio m/min

Velocità di rotazione
0 Rpm
Momento torcente
0 Nm
Potenza assorbita sul mandrino
0 W

Altre info

Se non hai trovato l’utensile che cerchi, contattaci per richiedere un utensile speciale studiato per le tue esigenze.
